DC-Gabion

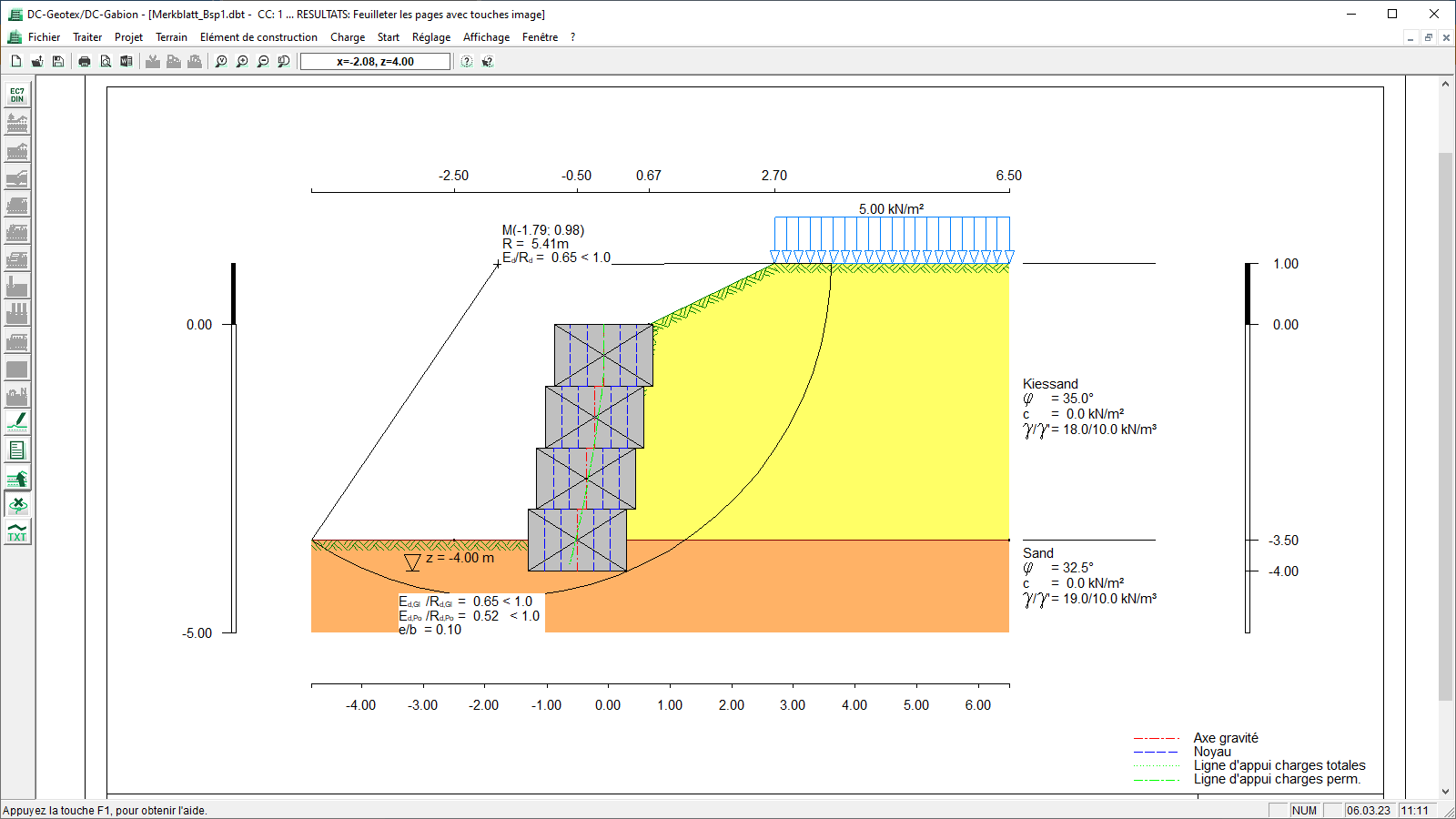

Le programme DC-Gabion calcule les gabions et les structures portantes en éléments en béton ou en couches de blocs selon la fiche technique FGSV. Il est possible de choisir entre différents types de parois dont les géométries peuvent être ajustées de manière très variable.
Description
- Différents types de parois sélectionnables, gabions et pierre empilées entre autres, avec des dimensions de blocs, une inclinaison et un décalage variables
- Constructions autonomes possibles, p. ex. mur anti-bruit
- Sens quelconque des couches
- Terrain horizontal et incliné
- Sens quelconque des eaux souterraines
- Il est possible d’importer des graphiques DXF comme arrière-plan pour une modélisation interne précise du système (tracé du terrain et couches de sol entre autres)
- Plusieurs cas de charge avec charges individuelles verticales et horizontales, charges linéaires verticales comme charge statique ou charge de trafic ferroviaire, moments individuels et prise en compte de la pression des terres et des charges sismiques
- Calcul selon la fiche technique FGSV
- Vérification de la stabilité interne : sens de glissement des blocs
- Vérification de la stabilité externe : basculement, glissement, rupture du sol, rupture du terrain
- Vérification de la stabilité entre les blocs : basculement, glissement et vérification du fil de gabion, respectivement du béton
- Calcul des géosynthétiques avec DC-Geotex
- Sortie détaillée et graphique des cas de charge individuels
- Options de sortie : imprimante, PDF
- Interfaces : RTF-Export vers MS Word, Grafik-Export au format JPG, DXF-Export
Normes
- EN 1997-1
- DIN EN 1997-1
- ÖNORM B 1997-1-1
- NF EN 1997-1
- BS EN 1997-1
- UNI EN 1997-1 avec NTC 2018,
- SR EN 1997-1
- NEN EN 1997-1 avec CUR 198
- EN 1998-5
- DIN 1054
- BS 8006
- SIA 267
- Fiche technique FGSV
