DC-Écran

Le programme DC-Écran permet de calculer la stabilité des parois en mettant à disposition une bibliothèque d’éléments constructifs et de sections prédéfinies. Il est possible de définir jusqu'à 20 niveaux de fouille avec des positions d’ancrage ou des raidisseurs et différents niveaux d’eau. L’option supplémentaire DC-Écran/Dimensionnement permet de dimensionner les matériaux des parois à l’aide des efforts internes calculés.

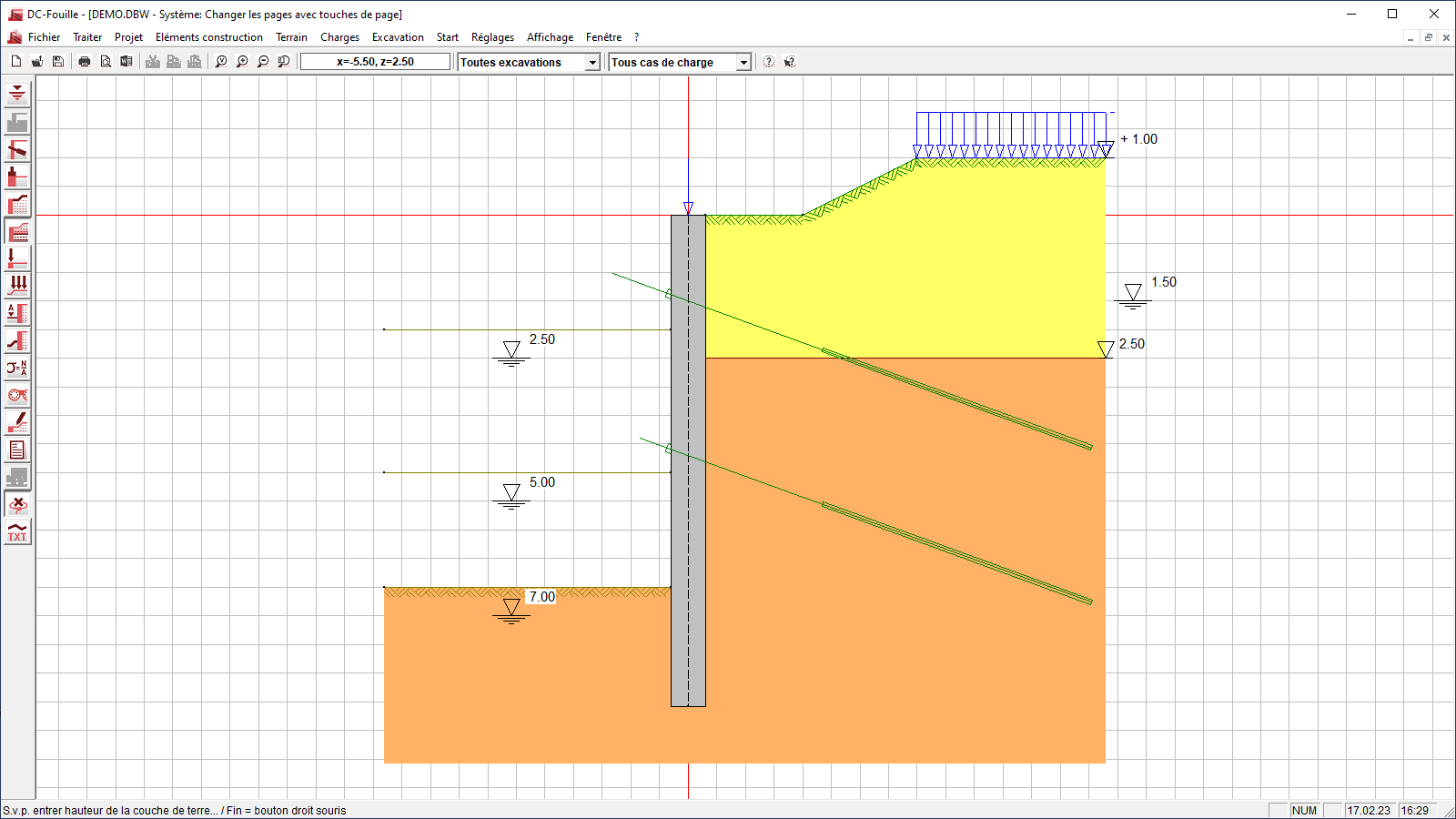

Screenshots
Description
  • Types de parois sélectionnables: parois de pieux forés, parois moulées, palplanches, parois berlinoises, parois MIP
  • Types de parois combinables (p. ex. supports combinables sur parois en pieux forés)
  • Sélection de types de palplanches et de profilés porteurs prédéfinis (HE-A, etc.)
  • Positions d’ancrage et raidisseurs arbitraires ; prise en compte de la pré-déformation, de la constante du ressort et de la précharge pour les ancrages
  • Divers dispositifs de fixation au sol sélectionnables
  • Couches de sol horizontales variables
  • Terrain horizontal et incliné
  • Tous les états de pré-construction et de démantèlement, positions d’ancrage et raidisseurs peuvent être sélectionnés pour chaque phase de construction
  • Saisie quelconque des niveaux d’eaux souterraines devant et derrière le mur afin de tenir compte d’un abaissement de la nappe phréatique
  • Il est possible d’importer des graphiques DXF comme arrière-plan pour une modélisation interne précise du système (tracé du terrain et couches de sol entre autres)
  • Plusieurs cas de charge avec charges individuelles verticales et horizontales, charges linéaires verticales comme charge statique ou charge de trafic ferroviaire, moments individuels, prise en compte des charges sismiques
  • Différentes approches de pression exercée par la terre (active, active augmentée, pression exercée par la terre au repos) et redistribution des pressions exercées par la terre (p. ex. triangle, trapèze)
  • Lit de pose élastique avec adaptation automatique à la pression passive exercée par la terre
  • Calcul des efforts internes du mur avec les forces d’ancrage et d’assise
  • Vérification du transfert des charges verticales via la pression maximale et le frottement latéral
  • Vérification des composants verticaux de la résistance de la terre mobilisée selon EB 9
  • Vérification des longueurs d’ancrage dans le joint de glissement profond avec détermination des longueurs d’ancrage requises
  • Vérification de la rupture du sol hydraulique avec différents niveaux d’eau devant et derrière le mur
  • Profondeur de pied fixe ou itération de la longueur du mur
  • Détermination de la précontrainte d’ancrage et dimensionnement de l’ancrage avec charges d’essai
  • Dimensionnement en option de tous les composants : supports, palplanches, composants en béton armé, ancrages, filières et remplissage avec DC-Écran/Dimensionnement
  • Option vérification de l’aptitude à l’emploi du béton armé avec DC-Fissure
  • Option vérification de la rupture de terrain, si licence de DC-Talus disponible
  • Calcul des parois de fouille avec DC-Integra
  • Licences pour le calcul des types de murs respectifs également disponibles individuellement
  • Sortie détaillée et graphique des cas de charge individuels
  • Options de sortie: imprimante, PDF
  • Interfaces : RTF-Export vers MS Word, Grafik-Export au format JPG, DXF-Export



Normes Travaux de fondation

  • EN 1997-1
  • DIN EN 1997-1
  • ÖNORM B 1997-1-1
  • NF EN 1997-1
  • BS EN 1997-1
  • UNI EN 1997-1 mit NTC 2018
  • UNE EN 1997-1
  • EN 1998-5
  • DIN 1054
  • DIN 4085
  • SIA 267
  • BS 8002
  • EAU
  • EAB
